Ano ang Industrial Hose Fitting? Kumpletong Gabay

Ano ang isang Pang-industriya na Hose Fitting Ay at Bakit Ito Mahalaga

An Ang pang-industriyang hose fitting ay ang connector component na nagdurugtong sa isang flexible hose sa isang pipe, valve, pump, cylinder, o ibang hose , tinatakpan ang koneksyon upang ang fluid o gas ay makagalaw sa system nang hindi tumutulo. Karaniwan itong binubuo ng isang coupling body, isang ferrule o manggas na humahawak sa hose, at isang thread o flange interface sa kabilang dulo na nakikipag-ugnay sa natitirang bahagi ng system.

Karamihan sa mga pang-industriyang hose fitting na ibinebenta ngayon ay binuo bilang pang-industriya na standard hose fitting, ibig sabihin, ang thread form, sealing angle, at mga dimensyon ay sumusunod sa isang kinikilalang detalye gaya ng SAE, DIN, ISO, o BS sa halip na isang one-off proprietary na disenyo. Ang standardization na ito ay kung ano ang nagbibigay-daan sa isang fitting mula sa isang production run mate na mapagkakatiwalaan na may hose, valve, o cylinder port na ganap na ginawa sa ibang lugar, na napakahalaga sa hydraulic at fluid conveyance system kung saan ang mismatch ay maaaring mangahulugan ng pagtagas sa ilalim ng pressure sa halip na isang maliit na abala.

Ang natitirang bahagi ng gabay na ito ay nagtuturo sa kung paano binuo ang isang standard na hose fitting, kung paano pinaghahambing ang mga pamantayan ng thread at sealing, kung paano sukatin ang isang hydraulic hose fitting para sa isang partikular na pressure at diameter ng hose, at kung ano ang hahanapin sa isang industrial na hose fitting na manufacturer.

Ano ang a Karaniwang Hose Fitting

Ang karaniwang hose fitting ay isang coupling na binuo sa isang naka-publish na dimensional at thread na detalye sa halip na isang custom o proprietary geometry. Ang pinakamalawak na tinutukoy na mga detalye sa hydraulic at industrial hose work ay kinabibilangan ng SAE straight thread at flare fitting, DIN metric fitting na karaniwan sa Europaan equipment, ISO fitting na ginagamit para sa cross-border equipment compatibility, at BS fitting na karaniwan sa British at Commonwealth market equipment.

Ang pagpili ng pang-industriya na standard hose fitting sa isang proprietary na disenyo ay karaniwang pinapasimple ang hinaharap na pagpapanatili, dahil ang mga kapalit na bahagi ay maaaring makuha mula sa higit sa isang linya ng produksyon nang hindi muling idisenyo ang punto ng koneksyon.

Paano Gumagana ang Industrial Hose Fittings: Mga Pangunahing Bahagi

Ang bawat pang-industriyang hose fitting ay nakikibahagi sa tatlong functional zone, anuman ang pamantayan ng thread o laki ng hose.

Hose Coupling at Ferrule

Ang coupling body ay pumapasok sa o sa ibabaw ng dulo ng hose, at ang isang ferrule o manggas ay pumipilit sa paligid ng hose habang nagku-crimping upang mai-lock ang fitting sa lugar at mai-seal ang panlabas na layer ng hose laban sa fitting shank.

Interface ng Thread at Seal

Ang kabaligtaran na dulo ng fitting ay nagdadala ng thread o flange na kumokonekta sa natitirang bahagi ng system. Nangyayari ang pagbubuklod sa alinman sa pamamagitan ng tapered thread na tumatatak sa contact, parallel thread na ipinares sa O-ring o bonded washer, o flare at cone interface na tumatatak sa metal-to-metal contact sa ilalim ng torque.

Crimped Versus Reusable Fittings

Ang mga crimped fitting ay permanenteng isinasaksak sa hose gamit ang isang crimping machine at hindi maaaring tanggalin nang hindi pinuputol ang hose, habang ang reusable o field-attachable na fittings ay turnilyo o i-clamp sa dulo ng hose at maaaring i-disassemble at i-refit, na nababagay sa mga sitwasyon sa pag-aayos ng field kung saan walang available na crimping machine.

High Pressure Hose Fitting Sizing ayon sa Diameter ng Hose

Sa pangkalahatan, bumababa ang kapasidad ng working pressure habang tumataas ang panloob na diameter ng hose, dahil ang mas malaking bore ay nangangailangan ng proporsyonal na mas makapal na reinforcement layer upang mahawakan ang parehong stress sa dingding. Ang isang mataas na presyon ng hose na umaangkop sa isang maliit na diameter na hose ay kadalasang nakakahawak ng mas mataas na presyon sa pagtatrabaho kaysa sa parehong angkop na pamilya sa isang mas malaking diameter na hose , kung kaya't ang pagpapalaki sa pamamagitan ng diameter lamang nang hindi sinusuri ang rating ng presyon ay isang karaniwang pagkakamali sa pagtutukoy.

Figure 1: Pangkalahatang reference working pressure bands ayon sa laki ng hose bore. Nakadepende ang mga aktwal na rating sa mga reinforcement layer, angkop na disenyo, at safety factor na inilapat.

Pamantayan sa Pagpili ng Hydraulic Hose Fitting

Higit pa sa diameter at pressure, maraming iba pang mga parameter ang tumutukoy kung ang isang hydraulic hose fitting ay gagana nang maaasahan sa isang partikular na sistema.

Figure 2: Pangkalahatang pagbabawas ng trend na nagpapakita ng pagbaba ng kapasidad ng presyon habang tumataas ang temperatura ng pagpapatakbo, na ipinapakita bilang isang porsyento ng na-rate na malamig na presyon.

Ipinaliwanag ang Mga Uri ng Threaded Hose Fitting

Ang isang sinulid na hose fitting ay maaaring gumamit ng iba't ibang thread at sealing geometries, at ang paghahalo ng maling dalawa ay isa sa mga pinakakaraniwang dahilan ng pagtagas ng koneksyon sa isang hydraulic system.

NPT Thread

Pambansang Pipe Tapered thread seal sa pamamagitan ng pagsasama-sama ng male at female tapered thread, karaniwang tinutulungan ng thread sealant, at karaniwan sa mga pang-industriya at pang-agrikulturang kagamitan.

BSP Thread

Ang thread ng British Standard Pipe ay may parehong tapered at parallel na anyo, na may parallel na bersyon na sealing sa pamamagitan ng bonded washer kaysa sa thread interference, karaniwan sa European at Commonwealth market equipment.

JIC Thread

Gumagamit ang Joint Industry Council fitting ng 37 degree flare seal sa isang parallel thread, na nagbibigay ng malakas na metal-to-metal seal na mahusay na gumaganap sa ilalim ng vibration at malawakang ginagamit sa mga hydraulic system ng North America.

ORFS Thread

Gumagamit ang O-ring Face Seal fitting ng flat face O-ring sa halip na flare o thread seal, na nagbibigay ng isa sa mga koneksyon na may pinaka-leak resistant na magagamit para sa high pressure hydraulic application.

Sukatan na Thread

Ang mga metric thread fitting, kadalasang ipinares sa isang 24 degree cone at O-ring, ay karaniwan sa European-built na makinarya at lalong tinutukoy sa mga kagamitang idinisenyo para sa mga pandaigdigang merkado.

Figure 3: Pangkalahatang reference pressure capability sa pamamagitan ng thread at seal geometry. Ang mga aktwal na rating ay nag-iiba ayon sa angkop na laki, materyal, at disenyo ng tagagawa.

Mga Pagpipilian sa Material at Coating para sa Industrial Hose Fitting

Ang carbon steel ay nananatiling pinakakaraniwang angkop na materyal sa katawan para sa pangkalahatang serbisyo ng haydroliko, kadalasang tinatapos ng zinc o zinc-nickel plating upang labanan ang kaagnasan sa ibabaw sa panahon ng pag-iimbak at paggamit sa field. Ang mga stainless steel fitting ay mas mahal sa makina ngunit mas mahusay na lumalaban sa kaagnasan sa dagat, kemikal, pagkain, at mga pharmaceutical na kapaligiran kung saan nakagawian ang paghuhugas o pagkakalantad ng asin. Ang mga brass fitting ay pangunahing lumilitaw sa mas mababang presyon ng hangin at mga linya ng tubig kung saan ang machinability at katamtamang corrosion resistance ay higit na mahalaga kaysa sa maximum pressure capacity.

Figure 4: Relatibong paghahambing sa limang praktikal na salik sa pangkalahatang limang-puntong sukat ng sangguniang engineering.

Mga Industriyang Umaasa sa Industrial Hose Fitting

Lumilitaw ang mga pang-industriya at pang-industriyang standard na hose fitting kung saan man kailangang gumalaw ang fluid o gas sa isang flexible na koneksyon sa halip na isang matibay na pipe run. Kasama sa mga karaniwang sektor ang:

• Mga hydraulic circuit ng construction at earthmoving machinery
• Mga kagamitang pang-agrikultura at ipatupad ang haydrolika
• Marine at shipboard fluid system
• Piping ng planta ng pagpoproseso ng metalurhiya at petrolyo
• Mga linya ng pagproseso ng pagkain at parmasyutiko na nangangailangan ng mga sanitary fitting
• Space-flight at aerospace ground support equipment

Ang bawat sektor ay may posibilidad na pabor sa isang partikular na kumbinasyon ng materyal, pamantayan ng sinulid, at paraan ng sealing batay sa mga likidong pinangangasiwaan, ang kapaligirang nakapaligid, at kung gaano kadalas binubuwag ang koneksyon para sa pagpapanatili.

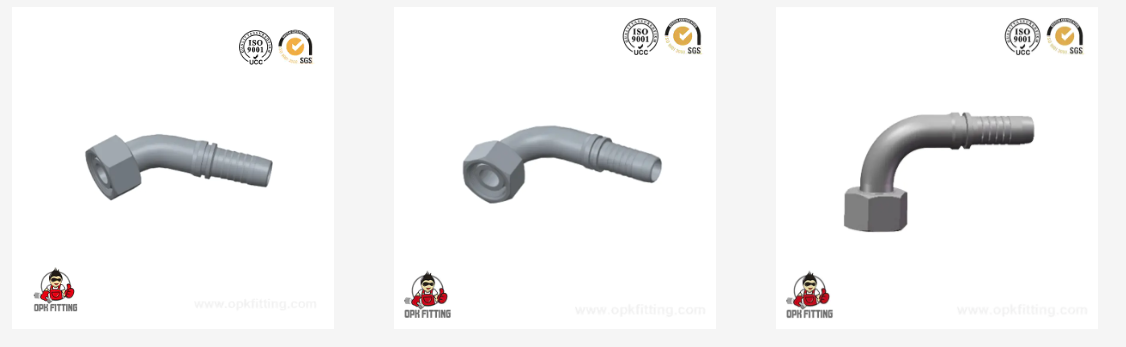

Mga Custom na Hose Fitting at OEM Hose Fitting

Sinasaklaw ng mga karaniwang fitting ng catalog ang karamihan sa mga application, ngunit ang ilang layout ng kagamitan ay nangangailangan ng custom na fitting ng hose na binuo sa paligid ng isang partikular na anggulo ng liko, haba, o configuration ng port na hindi maaaring tumugma sa isang bahagi ng catalog. Ang mga OEM hose fitting, na ginawa sa sariling drawing o sample na bahagi ng customer, ay nagpapahintulot sa mga tagabuo ng kagamitan na magsama ng isang angkop na tumutugma sa kanilang eksaktong sobre at kinakailangan sa pag-mount sa halip na i-adapt ang layout sa paligid ng isang karaniwang bahagi.

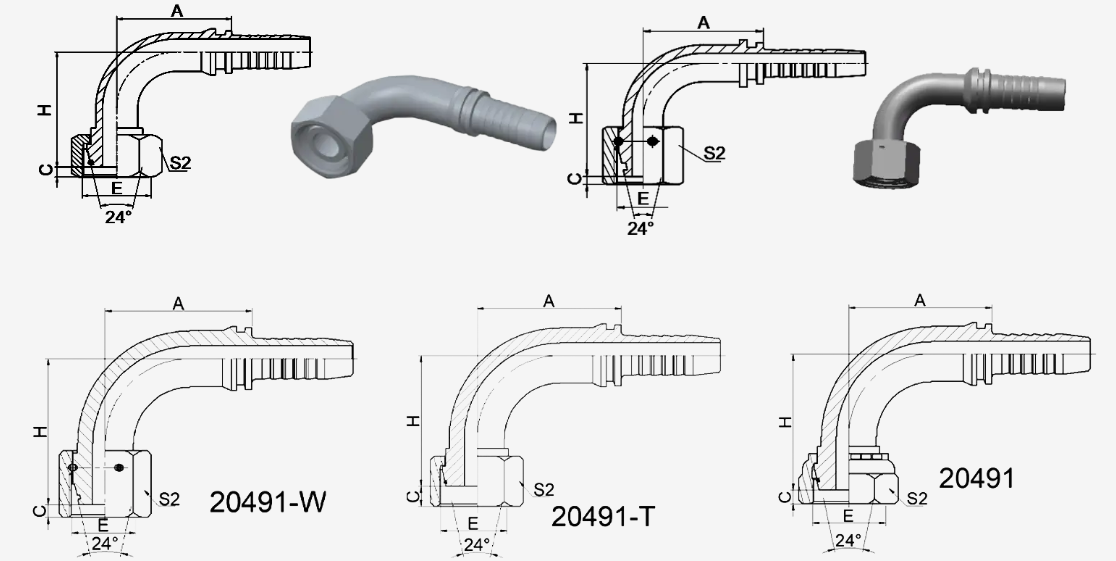

Ang mga joint ng siko ay isang karaniwang custom na kahilingan, dahil ang anggulo ng liko at radius ay malawak na nag-iiba sa pagitan ng mga disenyo ng makina. Ang paggawa ng elbow joint sa pamamagitan ng integral forming process na may high-frequency heater at computer controlled pipe bender sa pangkalahatan ay may mas mahigpit na dimensional consistency sa isang production run kaysa sa mga fitting na binuo mula sa magkahiwalay na welded segment.

Pinakamahuhusay na Kasanayan sa Pag-install at Pag-crimping

Pinoprotektahan ng wastong pamamaraan ng pagpupulong ang integridad ng seal at ang buhay ng trabaho ng isang hydraulic hose fitting. Ang data ng field mula sa mga operasyon ng crimping ay patuloy na tumuturo pabalik sa isang maliit na bilang ng mga hakbang na pumipigil sa karamihan ng mga maagang pagkabigo.

1. Gupitin ang hose square gamit ang wastong hose cutting tool sa halip na isang hand saw, dahil pinipigilan ng isang angled cut ang kahit na ferrule contact.
2. Tanggalin lamang ang panlabas na takip kapag ang angkop na disenyo ay nangangailangan ng skived hose, na sinusunod nang eksakto ang haba ng strip ng tagagawa ng angkop.
3. Ipasok ang hose nang buo sa fitting bago i-crimping upang ang reinforcement layer ay maupo sa ilalim ng buong haba ng ferrule.
4. Itakda ang crimping machine sa eksaktong sukat ng die at presyon na tinukoy para sa kumbinasyon ng fitting at hose na iyon.
5. Magpatakbo ng pagsubok sa presyon ng pagsubok sa mga natapos na asembliya bago sila pumunta sa serbisyo upang kumpirmahin na walang pag-agos sa crimp o thread interface.
6. Banlawan at takpan ang mga natapos na assemblies upang maiwasan ang kontaminasyon sa butas bago i-install.

Pagpili ng Industrial Hose Fitting Manufacturer

Ang pagpili ng industrial hose fitting manufacturer o industrial hose fitting supplier ay nagsasangkot ng pagtingin sa pahina ng catalog patungo sa kakayahan sa produksyon, dahil ang pare-parehong kalidad ng crimp at dimensional na katumpakan sa buong order run ay mahalaga gaya ng unang sample na bahagi.

Ang OPK FITTING Hydraulic Equipment Factory ay isang halimbawa ng isang hose fitting factory na binuo sa paligid ng produksyon ng hydraulic pipe at adapter, na sumasaklaw sa mga hose fitting, adapter, at flexible hydraulic hose sa iba't ibang antas at laki ng presyon. Ang mga produkto mula sa ganitong uri ng pasilidad ay karaniwang ginagamit sa mga hydraulic at fluid conveyance system sa makinarya, metalurhiya, petrolyo, konstruksyon, paggawa ng barko, kagamitan sa lupa ng aerospace, agrikultura, parmasyutiko, at mga setting ng pagproseso ng pagkain. Ang pabrika ay nagpapatakbo mula sa Ningbo City sa Zhejiang Province, China, isang rehiyon na may matagal nang itinatag na base ng produksyon ng hydraulic pipe at malakas na imprastraktura ng transportasyon para sa parehong mga ruta ng pag-export sa dagat at himpapawid.

Ang mga hakbang sa paggawa sa ganitong uri ng pasilidad ay kadalasang kinabibilangan ng pagputol ng tubo, pagtanggal ng goma, pag-crimping ng hose, pagsubok sa presyon ng pagsubok, at pagbabanlaw, na sinusuportahan ng kapasidad ng CNC machining para sa mga mismong angkop na katawan. Kapag ikinukumpara ang isang industriyal na hose fitting manufacturer laban sa isa pa, ang mga inhinyero ay karaniwang nagtatanong tungkol sa CNC machine count at pangkalahatang kapasidad ng produksyon, in-house testing na kakayahan para sa pisikal at dimensional na mga katangian, at kung sinusuportahan ng pabrika ang parehong OEM hose fitting na binuo mula sa mga drawing ng customer at karaniwang catalog production sa tabi ng isa't isa.

Mga Madalas Itanong

• Q1: Ano ang pang-industriyang hose fitting

  A: Ito ay ang connector component na nagdudugtong sa isang flexible hose sa isang pipe, valve, pump, o cylinder port, tinatakpan ang koneksyon upang ang fluid o gas ay makadaan sa system nang hindi tumutulo.

• Q2: Ano ang karaniwang hose fitting

  A: Ito ay isang angkop na binuo sa isang nai-publish na thread at dimensional na detalye, tulad ng SAE, DIN, ISO, o BS, na nagbibigay-daan dito na mapagkakatiwalaan na mag-mate sa mga bahagi mula sa higit sa isang pinagmulan ng produksyon.

• Q3: Para saan ginagamit ang mga hose fitting

  A: Ikinonekta nila ang mga flexible hose section sa matibay na piping, pump, valve, at cylinder sa mga hydraulic, pneumatic, at general fluid conveyance system.

• T4: Paano gumagana ang mga pang-industriyang hose fitting

  A: Ang isang ferrule o manggas ay nag-compress sa paligid ng hose upang hawakan at i-seal ito sa angkop na katawan, habang ang kabilang dulo ay kumokonekta sa system sa pamamagitan ng isang katugmang thread o flange interface.

• Q5: Ano ang pagkakaiba sa pagitan ng crimped at reusable hose fitting

  A: Ang isang crimped fitting ay permanenteng ikinakabit sa hose gamit ang crimping machine, habang ang isang reusable fitting screws o clamps sa dulo ng hose at maaaring tanggalin at i-refit nang hindi pinuputol ang hose.

• Q6: Paano ko pipiliin ang tamang uri ng thread para sa isang hydraulic hose fitting

  A: Itugma muna ang uri ng thread sa port sa mating equipment, pagkatapos ay kumpirmahin ang pressure rating ng fitting at ang uri ng seal ay angkop sa operating pressure at fluid na kasangkot.

• Q7: Anong mga produkto ang maaari mong ibigay

  A: Sinasaklaw ng produksyon ang mga hose coupling, sleeves, transition fitting, at hydraulic coupling na ginawa sa SAE, DIN, ISO, BS, at iba pang internasyonal na pamantayan.

• Q8: Paano ang tungkol sa kapasidad ng produksyon ng iyong kumpanya

  A: Ang pabrika ay nagpapatakbo ng higit sa 100 CNC machine tool na sinusuportahan ng isang pangkat ng mga tauhan ng pananaliksik at pagpapaunlad na nakatuon sa angkop na disenyo at pagpapabuti ng proseso.

• Q9: Paano tinitiyak ng iyong kumpanya ang kalidad ng produkto

  A: Ang bawat proseso ng produksyon ay may kasamang inline na inspeksyon, at ang mga natapos na produkto ay sinusuri laban sa mga kinakailangan ng customer at mga internasyonal na pamantayan gamit ang isang in-house na sistema ng inspeksyon na sumasaklaw sa mga materyal na katangian at katumpakan ng dimensional.

• Q10: Gumagawa ka ba ng mga karaniwang bahagi

  A: Pangunahing nakabatay ang produksyon sa mga pang-internasyonal na standard na mga detalye ng bahagi, na sumusuporta sa compatibility sa mga karaniwang thread at mga pamantayan ng koneksyon.

• Q11: Gaano katagal bago makakuha ng tugon pagkatapos naming magpadala ng pagtatanong

  A: Sa mga araw ng trabaho, ang mga katanungan ay karaniwang sinasagot sa loob ng apat na oras pagkatapos matanggap.

• Q12: Maaari ka bang magbigay ng custom o OEM hose fitting

  A: Oo, ang mga custom na hose fitting at OEM hose fitting ay binuo at ginawa ayon sa mga drawing ng customer o sample na bahagi, kabilang ang mga custom na configuration ng elbow joint.
