JIC Hydraulic Fitting: Mga Sukat, Mga Thread, vs NPT/ORFS, Pagpili at Pag-install

Alam na ng iyong kamay ang pagkakaiba: ang isang JIC male na umaangkop sa mga thread nang maayos sa isang JIC female swivel at mga upuan na may metal-to-metal na 37° flare. Subukan ang parehong lalaki sa isang NPT port, at ito ay nagbubuklod, tumutulo, o nakakasira sa mga thread. Nakukuha ng maikling pagsubok na iyon kung bakit parehong sikat at hindi nauunawaan ang mga hydraulic fitting ng JIC. Ang JIC ay kumakatawan sa Joint Industry Council, at ang geometry ay tinukoy sa SAE J514: parallel UNF threads at isang 37° flared sealing surface. Kapag nag-order ka o nag-assemble ng hydraulic hose, itugma ang laki ng dash at anggulo ng upuan, hindi lang ang diameter ng thread.

Ano ang JIC Hydraulic Fittings?

Ang mga fitting ng JIC ay mga flared tube fitting. Ang isang male JIC connector ay may 37° cone na machined sa dulo; ang female fitting ay may katugmang 37° cone seat. Habang hinihigpitan ang coupling nut, idinidiin ang flared tube end o ang male cone sa babaeng upuan. Ang resultang metal-to-metal seal ay kayang humawak ng mataas na presyon at vibration nang walang O-ring o thread sealant.

Ang disenyong ito ay naiiba sa mga tapered pipe na thread tulad ng NPT, na nagse-seal sa pamamagitan ng pag-wedging ng mga thread. Naiiba din ito sa ORFS, na gumagamit ng O-ring sa isang patag na mukha. Dahil ang JIC ay gumagamit ng parallel na mga thread, maaari itong i-disassemble at muling gawin nang paulit-ulit kung ang mga seating surface ay mananatiling malinis at hindi nasisira.

Karamihan sa mga JIC fitting ay ginawa mula sa carbon steel at zinc-plated, o hindi kinakalawang na asero para sa mga kinakaing unti-unti na kapaligiran. Sa mga mobile na kagamitan, machine tool, at makinarya sa agrikultura, ang 37° flare ay naging default na pagpipilian para sa mga rigid tube at hose assemblies.

Kung ikaw ay nagtatayo o nagpapalit ng isang hose assembly, magsimula sa isang mahusay na pagkakagawa JIC male 74° cone fitting ; ang kasamang anggulo na 74° ay kapareho ng 37° anggulo na sinusukat mula sa centerline.

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd ang nangungunang China ODM & OEM 16711 JIC Male 74° Cone manufacturer at factory.Deskripsyon ng ProduktoPangalan ng produkto: Jic Ma... Tingnan ang Produkto →

Bakit Hindi Opsyonal ang 37-Degree Flare

Ang isang 37° na upuan ay dapat na ipares sa isang 37° na cone. Ang isang 45° flare ay mukhang katulad ngunit hindi magse-seal. Kahit na ang isang maliit na nick sa 37° na upuan ay maaaring lumikha ng isang leak path. Samakatuwid, siyasatin ang kono at upuan sa ilalim ng magandang liwanag bago ang pagpupulong.

Mga Sukat ng JIC Fitting: Mga Numero ng Dash at Mga Dimensyon ng Thread

Ang mga JIC fitting ay sinusukat ayon sa mga numero ng gitling batay sa nominal na tubo sa labas ng diameter sa 1/16-pulgada na mga palugit. A -6 na angkop na tumutugma sa 3/8-pulgadang tubo; isang -12 ang tumutugma sa 3/4-inch na tubo. Ang thread ay isang parallel UNF thread, hindi pipe thread. Halimbawa, ang isang -6 na lalaking JIC ay may 9/16-18 UNF thread.

Ang chart sa ibaba ay nagpapakita ng mga tipikal na thread sa labas ng mga diameter para sa mga karaniwang laki ng JIC dash. Ito ay isang mabilis na paraan upang suriin kung ano ang iyong hawak bago ka mag-order ng kapalit.

-4 -6 -8 -10 -12 -16 -20 -24 0.44 0.56 0.75 0.88 1.06 1.31 1.63 1.88 Diyametro sa labas ng thread (in)

Mga karaniwang laki ng dash ng JIC: ang thread OD ay hindi katulad ng tube OD.

Mga karaniwang laki ng dash ng JIC, nominal na tube OD, at mga sukat ng thread ng UNF.
Laki ng Dash Hindiminal Tube OD Laki ng Thread Anggulo ng upuan
-4 1/4 in 7/16-20 UNF 37°
-6 3/8 in 9/16-18 UNF 37°
-8 1/2 in 3/4-16 UNF 37°
-10 5/8 in 7/8-14 UNF 37°
-12 3/4 in 1-1/16-12 UNF 37°
-16 1 in 1-5/16-12 UNF 37°
-20 1-1/4 in 1-5/8-12 UNF 37°
-24 1-1/2 in 1-7/8-12 UNF 37°

Para sa eksaktong pagpapaubaya, palaging kumunsulta sa isang guhit o catalog ng supplier, dahil minarkahan ng ilang mga tagagawa ang laki ng gitling sa hex at ang iba ay hindi.

JIC vs. NPT, BSP, at ORFS

Ang mga JIC fitting ay madalas na nalilito sa iba pang mga hydraulic fitting na pamilya, lalo na kapag ang isang makina ay may magkahalong koneksyon. Ang isang mabilis na paghahambing ay kapaki-pakinabang.

Mga pangunahing pagkakaiba sa pagitan ng mga karaniwang uri ng hydraulic fitting thread.
Tampok JIC NPT BSPP / BSP ORFS
Form ng thread Parallel UNF Tapered NPT Parallel BSP o tapered BSPT Parallel UNF
Paraan ng selyo 37° metal flare Panghihimasok sa thread 60° metal cone, O-ring, o washer O-ring sa uka ng mukha
Karaniwang gamit Haydrolika ng mobile at halaman Pangkalahatang piping European at metric na kagamitan High-pressure leak control
Compatible sa JIC? - Hindi Hindi Hindi

Ang JIC ay hindi maaaring palitan sa alinman sa mga karaniwang uri ng thread sa itaas. Ang mga pagkakaiba ay hindi lamang kosmetiko. Ang mga hindi tugmang thread ay maaaring mabilis na mag-cross-thread, o maaaring mukhang humihigpit ang mga ito ngunit tumutulo sa ilalim ng presyon.

Isang 30-Second Identification Check

  • Suriin kung ang thread ay parallel o tapered; Ang NPT ay nakikitang lumiliit, habang ang JIC ay hindi.
  • Sukatin ang anggulo ng upuan: Ang JIC ay 37°, ang SAE 45° ay iba, ang BSP ay 60°, at ang ORFS ay may flat face na may O-ring groove.
  • Gumamit ng thread pitch gauge upang kumpirmahin ang mga pitch ng UNF gaya ng 20, 18, 16, 14, o 12 na mga thread bawat pulgada.
  • I-verify ang laki ng gitling gamit ang isang caliper at ihambing ito sa thread OD sa talahanayan sa itaas.

Kapag kailangan mong ikonekta ang JIC sa NPT, BSP, o ORFS, huwag pilitin ang mga thread. Gumamit ng isang kalidad haydroliko adaptor dinisenyo para sa paglipat na iyon.

Paano Piliin ang Tamang JIC Fitting

Magsimula sa pressure ng system at peak pressure. Ang angkop ay dapat na na-rate para sa hindi bababa sa pinakamataas na presyon ng pagtatrabaho ng hose at ang aplikasyon. Susunod, piliin ang tamang laki ng gitling at thread. Pagkatapos ay piliin ang hugis: tuwid, 45°, 90°, swivel, bulkhead, unyon, o adapter.

Isaalang-alang ang espasyo sa paligid ng angkop. Kung ang isang tuwid na connector ay tumuturo sa isang masikip na sulok, ang isang 45° o 90° na bersyon ay nakakabawas sa stress ng hose. Kung ang hose ay kailangang paikutin sa panahon ng pag-install, ang isang swivel JIC na babae o lalaki na disenyo ay mas madaling higpitan. Kung dumaan ka sa isang panel o bulkhead, gumamit ng bulkhead fitting.

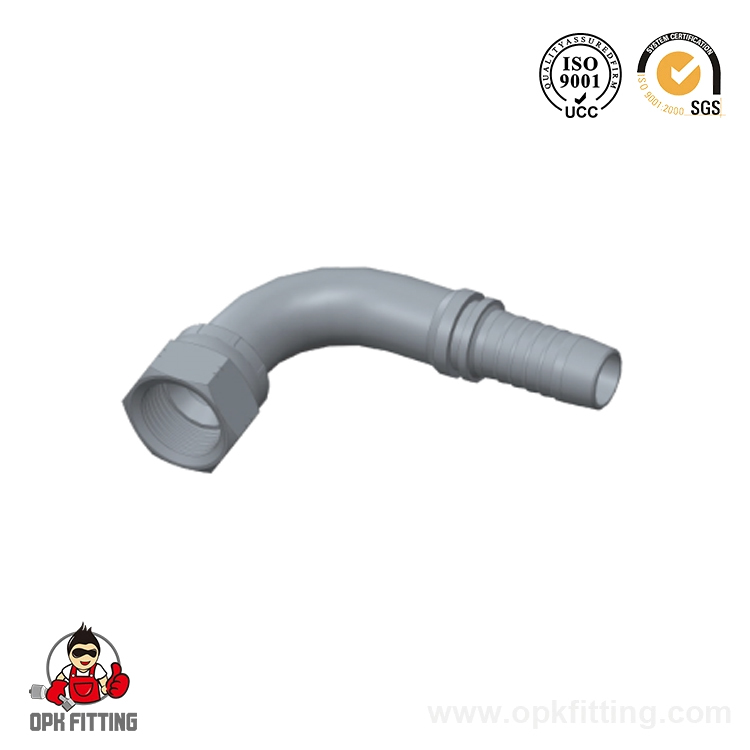

Para sa malinis na upuan ng babaeng koneksyon, piliin ang a JIC female 74° cone seat fitting na may makinis, walang burr na mga thread.

26711 JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fittin 26711 JIC Female 74° Cone Seat Manufacturer, Pabrika ng OEM/ODM - Ningbo Opk Fittin Ningbo Opk Fitting Co., Ltd ang nangungunang China ODM & OEM 26711 JIC Female 74° Cone Seat manufacturer at factory.Deskripsyon ng ProduktoPangalan ng produkto:... Tingnan ang Produkto →

Mahalaga ang pagpili ng materyal. Ang zinc-plated na carbon steel ay karaniwan sa dry indoor o light industrial equipment. Ang hindi kinakalawang na asero ay lumalaban sa kaagnasan sa dagat, pagproseso ng pagkain, at mga kemikal na kapaligiran. Ang mga brass JIC fitting ay magagamit para sa mababang presyon ng serbisyo ngunit hindi gaanong karaniwan.

Mula sa pananaw sa pagmumulan, ang isang tagagawa na gumagawa ng maraming karaniwang pamilya sa ilalim ng isang bubong ay maaaring gawing simple ang kontrol sa kalidad. Ang mga pabrika ng hydraulic fitting ng Ningbo ay nagbibigay ng mga linya ng JIC, BSP, metric, flange, at adapter, na tumutulong sa mga mamimili na pagsamahin ang mga bahagi at panatilihing pare-pareho ang mga pagpapaubaya. Ang isang kagalang-galang na supplier ay dapat na transparent tungkol sa plating, heat treatment, at pressure testing. Kung ikaw ay naghahanap para sa paggawa o pagpapanatili ng OEM, talakayin ang iyong mga kinakailangan sa JIC sa aming koponan at kumpirmahin ang eksaktong bahagi bago mag-order.

Pag-install at Mga Karaniwang Sanhi ng Leak

Maging ang magandang JIC fitting ay tatagas kung hindi tama ang pagkaka-install. Bago ang pagpupulong, punasan ang kono at upuan, suriin kung may mga gasgas, at i-verify na malinis ang mga sinulid. Maraming JIC assemblies ang naka-install nang walang sealant, kaya panatilihing walang mga debris ang mga sealing surface.

  • Huwag gumamit ng PTFE tape sa isang 37° flare seat. Maaari nitong pigilan ang pakikipag-ugnayan ng metal-to-metal at magdeposito ng mga labi sa system.
  • Higpitan ng kamay hanggang sa maupo ang flare, pagkatapos ay gumamit ng wrench para sa huling pagliko. Ang sobrang higpit ay maaaring makasira sa upuan.
  • Hawakan ang hex gamit ang isang backup na wrench upang hindi mapilipit ang hose.
  • Suriin na ang parehong bahagi ay magkaparehong laki ng gitling at anggulo ng upuan bago ang huling pagpupulong.
  • Kung nagvibrate ang assembly, gumamit ng swivel o unyon para mabawasan ang stress sa hose.

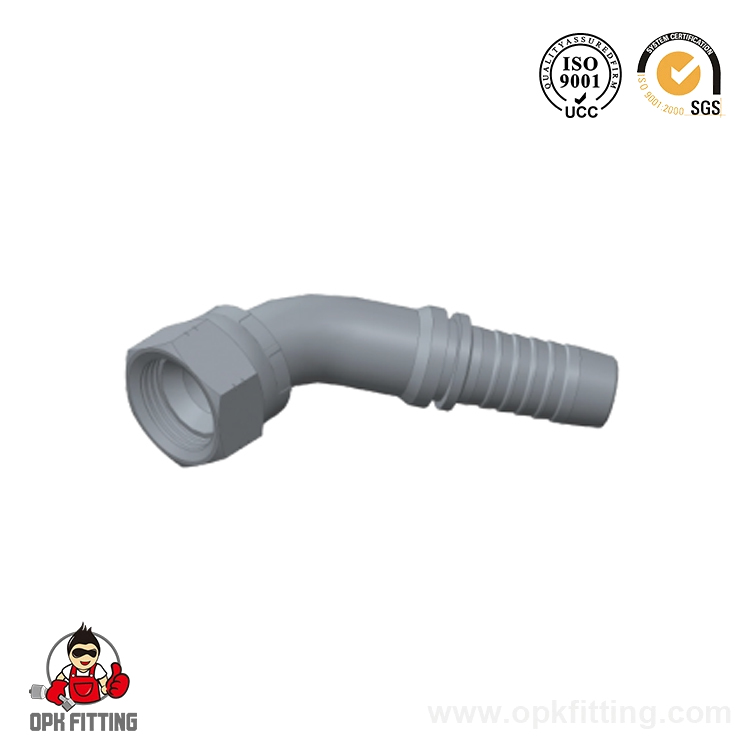

Para sa mahigpit na pagruruta, a 45° JIC female 74° cone seat fitting maaaring bawasan ang bend ng hose at panatilihin ang assembly sa loob ng minimum na radius ng bend nito.

26741 45° JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fi 26741 45° JIC Female 74° Cone Seat Manufacturer, Pabrika ng OEM/ODM - Ningbo Opk Fi Ningbo Opk Fitting Co., Ltd ang nangungunang China ODM & OEM 26741 45° JIC Female 74° Cone Seat manufacturer at factory.1. Hilaw na Materyal: Carbon Stee... Tingnan ang Produkto →

Bakit tumutulo ang mga fitting ng JIC? Ang isang pagtagas ay halos palaging tumuturo sa isang sirang upuan, isang bahagyang maling flare angle, o cross-threading. Palitan ang kabit sa halip na subukang pigilan ang pagtagas gamit ang sealant.

Pagkatapos mag-crimping ng hose assembly, dapat na i-pressure-test ng isang propesyonal na tindahan ang bawat assembly at i-flush ang bore bago ang packaging. Nakakatulong ito na mahuli ang mga maluwag na ferrule, sirang upuan, at kontaminasyon.

Mga Madalas Itanong Tungkol sa JIC Hydraulic Fittings

Q1. Ano ang pagkakaiba sa pagitan ng JIC at NPT fitting?

A1. Gumagamit ang JIC ng mga parallel thread at isang 37° flare metal seal. Gumagamit ang NPT ng mga tapered thread at seal sa pamamagitan ng thread interference. Hindi sila mapapalitan.

Q2. Pareho ba ang JIC at SAE fittings?

A2. Ang mga fitting ng JIC ay sumusunod sa SAE J514 na may 37° flare. Ang SAE 45° flare fitting ay ibang pamantayan at hindi tugma sa JIC.

Q3. Paano ko susukatin ang laki ng angkop na JIC?

A3. Tukuyin ang laki ng gitling sa pamamagitan ng pagsukat sa thread OD at paghahambing nito sa isang karaniwang tsart ng dimensyon ng JIC, pagkatapos ay i-verify ang 37° anggulo ng upuan.

Q4. Maaari ba akong gumamit ng JIC na lalaki sa isang ORFS na babae?

A4. Hindi. ORFS seal na may O-ring sa isang patag na mukha, habang JIC seal na may 37° metal cone. Ang paghahalo sa mga ito ay tatagas at maaaring makapinsala sa parehong ibabaw.

Q5. Bakit tumutulo ang aking JIC fittings?

A5. Ang mga karaniwang sanhi ay ang mga nasira na flare seat, cross-threading, maling flare angle, sobrang higpit, o mga debris sa mga sealing surface.

Q6. Anong mga materyales ang gawa sa JIC hydraulic fitting?

A6. Ang zinc-plated na carbon steel at hindi kinakalawang na asero ay ang pinakakaraniwang mga pagpipilian. Available ang brass para sa low-pressure o corrosion-sensitive na mga application.
